¿En cuáles casos se deben indicar todos los medidores y tableros en un proyecto?
Cuando el proyecto contempla la instalación de varios medidores o en el sitio existan varios medidores se debe considerar lo que establece el Reglamento para el trámite de planos y la conexión de servicios eléctricos, artículo 16.
"En planos eléctricos de remodelaciones o ampliaciones se debe presentar, además
un diagrama unifilar indicando los elementos existentes y los nuevos sistemas que se
incluirán, con todos los detalles necesarios para su interpretación”
En planos se debe incorporar en tabla de resumen una columna por cada tablero de cada medidor a instalar, así como en diagrama unifilar todos los medidores a solicitar.
Si existen sub-tableros de los tableros principales se debe reflejar en tabla de resumen los tableros principales, no es necesario indicar los sub-tableros, si se desean incorporar estos no existirá algún inconveniente.
En caso de tablero nuevo

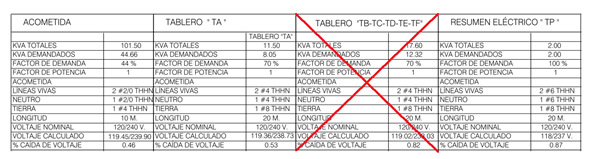

Incorrecto
Correcto
En caso de tablero nuevo más existente

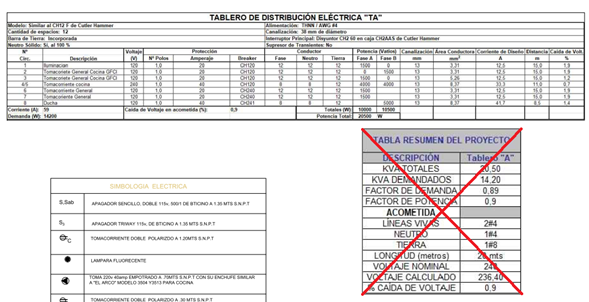

Incorrecto

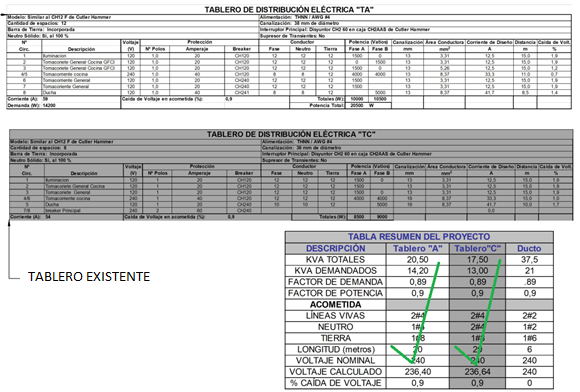

Correcto
